W branży elektrycznej najważniejsza jest precyzja oraz bezpieczeństwo. Mierniki, testery napięcia, mierniki cęgowe oraz wykrywacze przewodów to narzędzia, bez których trudno wyobrazić sobie skuteczną diagnostykę elektryczną. W tym artykule wyjaśnimy, jak działają te urządzenia, jakie są ich rodzaje oraz jakie zastosowanie znajdują w codziennych pracach elektryków.
- Rodzaje mierników i ich zastosowanie
- Jak działa tester napięcia?
- Mierniki cęgowe — przewodnik dla profesjonalistów
- Wykrywacze przewodów — niezbędne narzędzie dla elektryków
- Mierniki i testery — podstawowe narzędzia do diagnostyki elektrycznej. Podsumowanie
Diagnostyka elektryczna to jeden z ważnych aspektów pracy każdego elektryka, zarówno amatora, jak i profesjonalisty. Aby sprawnie i bezpiecznie wykonywać wszelkie prace związane z elektrycznością, konieczne jest posiadanie odpowiednich narzędzi. Do podstawowego zestawu zalicza się mierniki, testery napięcia, mierniki cęgowe oraz wykrywacze przewodów. Każde z tych urządzeń pełni określoną funkcję i umożliwia szybkie oraz dokładne przeprowadzanie diagnostyki instalacji elektrycznych. W tym artykule przyjrzymy się tym narzędziom z bliska, omawiając w skrócie ich zastosowanie oraz działanie.

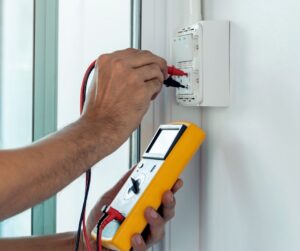

Rodzaje mierników i ich zastosowanie
Mierniki to nieodzowne narzędzia w pracy każdego elektryka, pozwalające na precyzyjny pomiar różnorodnych parametrów elektrycznych. Dzięki nim można dokonać oceny stanu instalacji, wykryć usterki oraz zapewnić bezpieczeństwo pracy z prądem. Wśród szerokiej gamy dostępnych na rynku mierników wyróżniamy kilka kategorii, z których każda ma swoje specyficzne zastosowania i unikalne funkcje.
Najpopularniejsze w codziennej pracy są multimetry, znane również jako mierniki uniwersalne. Są to wielofunkcyjne urządzenia, które umożliwiają pomiar wielu różnych wartości, takich jak napięcie, natężenie prądu oraz rezystancja. Multimetry są powszechnie wykorzystywane zarówno przez amatorów, jak i profesjonalistów, ze względu na swoją wszechstronność i łatwość obsługi. Urządzenia te pozwalają na pomiar zarówno prądu stałego (DC), jak i zmiennego (AC), co jest niezwykle istotne przy pracy z różnymi typami instalacji elektrycznych. Multimetr to idealne narzędzie do diagnostyki instalacji domowych, przemysłowych, a także w motoryzacji.
Jednym z głównych atutów multimetrów jest możliwość pomiaru wielu parametrów przy użyciu jednego urządzenia, co znacznie ułatwia i przyspiesza pracę. Dzięki nim można łatwo sprawdzić, czy dany obwód działa prawidłowo, czy występują jakieś anomalie, takie jak zwarcia lub przepięcia. Multimetry cyfrowe są dziś standardem, oferując szybkie i dokładne odczyty, a bardziej zaawansowane modele mogą być wyposażone w dodatkowe funkcje, takie jak rejestrowanie danych czy możliwość podłączenia do komputera.
Kolejnym niezwykle ważnym narzędziem są mierniki rezystancji izolacji. Są one wykorzystywane do sprawdzania, czy izolacja w przewodach i kablach jest w dobrym stanie oraz, czy nie doszło do jej uszkodzenia. Z biegiem czasu, izolacja może się zużywać, co stwarza ryzyko wystąpienia zwarcia, przepięcia lub porażenia prądem. Mierniki rezystancji izolacji pozwalają na wykrycie tych potencjalnych problemów, zanim doprowadzą one do poważnych awarii lub zagrożeń. Regularne sprawdzanie stanu izolacji jest szczególnie ważne w starszych instalacjach, gdzie izolacja mogła ulec degradacji na skutek upływu lat, działania wilgoci czy innych czynników zewnętrznych.
W zastosowaniach przemysłowych oraz budynkach użyteczności publicznej, mierniki rezystancji izolacji są często używane do sprawdzania przewodów, silników elektrycznych, transformatorów i innych urządzeń, które muszą spełniać określone normy bezpieczeństwa. Brak odpowiedniej izolacji może prowadzić do poważnych problemów, w tym ryzyka porażenia prądem lub wystąpienia pożaru.
W kontekście oceny bezpieczeństwa instalacji elektrycznych nie można zapomnieć o miernikach impedancji pętli zwarcia. Są to narzędzia wykorzystywane do analizy działania mechanizmów ochronnych, takich jak wyłączniki różnicowoprądowe (RCD) oraz wyłączniki nadprądowe. Mierniki impedancji pętli zwarcia pozwalają określić, czy w przypadku zwarcia instalacja zadziała zgodnie z oczekiwaniami, a mechanizmy ochronne skutecznie odetną dopływ prądu.
Pomiary wykonywane przy użyciu mierników impedancji pętli zwarcia są kluczowe w zapewnieniu bezpieczeństwa instalacji elektrycznych, szczególnie w miejscach, gdzie prąd o wysokim natężeniu mógłby doprowadzić do groźnych uszkodzeń lub zagrożenia dla ludzi. Dzięki tym urządzeniom można szybko i efektywnie sprawdzić, czy instalacja spełnia wymagania norm elektrycznych i czy mechanizmy zabezpieczające, takie jak wyłączniki, działają poprawnie.
Mierniki impedancji są szczególnie ważne w nowych instalacjach, gdzie konieczne jest potwierdzenie, że wszystkie mechanizmy zabezpieczające funkcjonują prawidłowo, zanim instalacja zostanie oddana do użytku. Jednak ich zastosowanie znajduje także w starszych instalacjach, gdzie może wystąpić potrzeba modernizacji lub naprawy zabezpieczeń. Regularne pomiary impedancji pozwalają na monitorowanie stanu instalacji i jej stopnia zużycia, co przekłada się na bezpieczeństwo użytkowników.

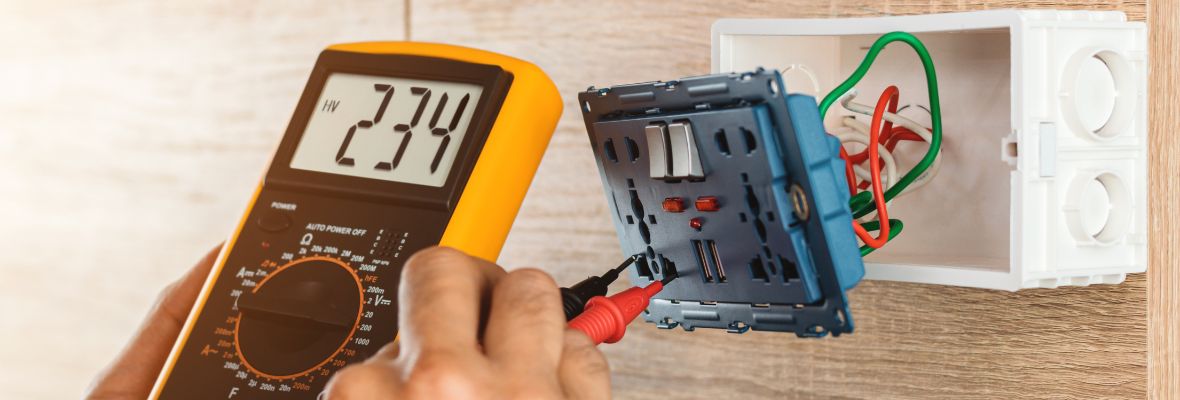

Jak działa tester napięcia?
Tester napięcia to jedno z najprostszych, ale zarazem najważniejszych narzędzi w codziennej pracy każdego elektryka. Jego głównym zadaniem jest szybkie i niezawodne sprawdzenie, czy w obwodzie elektrycznym znajduje się napięcie. Narzędzie to jest wyjątkowo przydatne, ponieważ umożliwia bezpieczne zweryfikowanie, czy dany obwód jest aktywny, zanim elektryk przystąpi do dalszych prac. Testery napięcia są niezwykle popularne ze względu na swoją prostotę, szybkość działania oraz niezawodność.
Najczęściej spotykane testery napięcia wyposażone są w proste, ale skuteczne wskaźniki LED, które zapalają się w momencie, gdy urządzenie wykryje obecność napięcia w przewodzie lub gniazdku. Tego typu sygnalizacja jest łatwa do odczytania — wystarczy dotknąć końcówki testera do przewodu lub kontaktu, aby sprawdzić, czy płynie w nim prąd. To narzędzie jest nieodzowne podczas codziennej pracy, ponieważ pozwala na szybką ocenę stanu instalacji i uniknięcie ryzyka pracy pod napięciem, co mogłoby prowadzić do niebezpiecznych sytuacji.
Jednym z głównych powodów, dla których testery napięcia cieszą się tak dużą popularnością, jest ich prostota. W porównaniu do bardziej zaawansowanych narzędzi, takich jak multimetry, tester napięcia nie wymaga skomplikowanych ustawień ani analizy wyników. Jego obsługa sprowadza się do jednego ruchu — wystarczy przyłożyć końcówkę narzędzia do badanego elementu. To oszczędza czas i eliminuje ryzyko błędnej interpretacji wyniku, co ma szczególne znaczenie na placach budowy, podczas konserwacji instalacji elektrycznych oraz przy diagnozowaniu usterek w domowych systemach.
Warto również podkreślić, że testery napięcia są dostępne w różnych wariantach. Podstawowe modele, jak wspomniane wcześniej, są wyposażone w diody LED sygnalizujące obecność napięcia, ale na rynku można spotkać także bardziej zaawansowane urządzenia. Część testerów napięcia posiada dodatkową funkcję detekcji bezdotykowej, co znacząco zwiększa bezpieczeństwo użytkownika. Bezdotykowe testery napięcia pozwalają wykrywać napięcie bez konieczności bezpośredniego kontaktu z przewodem czy gniazdem. Jest to szczególnie przydatne w trudno dostępnych miejscach, gdzie kontakt fizyczny może być niebezpieczny lub utrudniony, na przykład w przypadku przewodów zamkniętych w puszkach instalacyjnych czy ścianach.
Detekcja bezdotykowa jest możliwa dzięki technologii, która wykrywa pole elektromagnetyczne wokół przewodu, w którym płynie napięcie. Urządzenie sygnalizuje obecność prądu poprzez zapalenie diody lub dźwiękowy alarm. Dzięki temu elektryk może zlokalizować aktywne przewody nawet bez konieczności dotykania ich końcówką narzędzia. Ta funkcjonalność jest nie tylko wygodna, ale również znacznie podnosi poziom bezpieczeństwa pracy, ponieważ eliminuje potrzebę bezpośredniego kontaktu z elementami instalacji, które mogą być pod napięciem.
Bez względu na to, czy jest to prosty tester napięcia LED, czy bardziej zaawansowany model za funkcją detekcji bezdotykowej, te narzędzia są niezastąpione w wielu sytuacjach. Ich największą zaletą jest to, że pozwalają elektrykom szybko i skutecznie ocenić stan instalacji, unikając ryzyka pracy na aktywnych obwodach. Testery napięcia są również niezwykle poręczne i łatwe w przenoszeniu. Dzięki temu są idealne zarówno do pracy w terenie na palach budowy, jak i w środowiskach przemysłowych lub domowych.
Co więcej, testery napięcia są również dostępne w wersjach spełniających normy bezpieczeństwa — takie jak CAT III i CAT IV. Takie rozwiązania można używać tam, gdzie mamy do czynienia z instalacjami przemysłowymi i takimi o bardzo wysokim napięciu.
W kontekście ergonomii — nowoczesne testery napięcia projektuje się tak, aby były wygodne w użytkowaniu przez dłuższy czas. Dzięki kompaktowym rozmiarom i intuicyjnej konstrukcji, elektrycy mogą mieć je zawsze pod ręką. Wiele modeli posiada również funkcję automatycznego wyłączania, co przedłuża żywotność baterii, czyniąc je jeszcze bardziej praktycznym wyborem na dłuższą metę.
Mierniki cęgowe — przewodnik dla profesjonalistów
Mierniki cęgowe to zaawansowane narzędzia pomiarowe, które zdobyły ogromną popularność wśród profesjonalnych elektryków i techników. Ich kluczową zaletą jest możliwość pomiaru natężenia prądu bez konieczności rozłączania obwodu elektrycznego, co znacząco przyspiesza i ułatwia pracę. Dzięki specjalnie zaprojektowanym cęgom, urządzenie obejmuje przewód, przez który płynie prąd, i na tej podstawie dokonuje precyzyjnych pomiarów. W porównaniu do tradycyjnych metod, gdzie przerwanie obwodu jest często niezbędne, mierniki cęgowe zapewniają bezpieczniejsze i bardziej efektywne rozwiązanie.
W elektryce przemysłowej oraz przy obsłudze większych instalacji, często wymagane są pomiary prądu w bieżącej pracy systemu, a przerywanie obwodu może być nie tylko czasochłonne, ale i ryzykowne. Mierniki cęgowe eliminują ten problem, ponieważ umożliwiają bezkontaktowy pomiar prądu — wystarczy objąć przewód cęgami, by odczytać wynik na ekranie urządzenia. To rozwiązanie nie tylko oszczędza czas, ale również minimalizuje ryzyko błędów wynikających z konieczności rozłączania przewodów, co mogłoby prowadzić do zakłóceń w działaniu instalacji.
Miercniki cęgowe są wszechstronne. Można wykorzystać je do pomiaru zarówno prądu stałego (DC), jak i zmiennego (AC). Ta funkcjonalność jest niezwykle istotna w przemysłowych środowiskach, gdzie często pracuje się z przeróżnymi typami instalacji elektrycznych. Mierniki cęgowe są w stanie dokładnie zmierzyć prąd w przewodach zasilających maszyny, urządzenia przemysłowe, a także w instalacjach o wyższym napięciu, co czyni je niezastąpionymi narzędziami w pracy profesjonalistów.
Warto podkreślić, że mierniki cęgowe różnią się od klasycznych multimetrów nie tylko sposobem pomiaru, ale również konstrukcją i zakresem funkcji. Standardowy multimetr wymaga podłączenia sond pomiarowych bezpośrednio do przewodów, co często wiąże się z koniecznością ich odłączania od zasilania. W przypadku mierników cęgowych, pomiar odbywa się bezinwazyjnie, co jest szczególnie cenne w trudnych warunkach. Na przykład w miejscach o ograniczonym dostępie do przewodów lub instalacje, które nie mogą być wyłączone podczas pracy.
Do zalet mierników cęgowych zalicza się także możliwość pomiaru wysokich natężeń prądu. W instalacjach przemysłowych, gdzie prąd o dużym natężeniu jest powszechny, użycie standardowego multimetru może być nieefektywne lub nawet niebezpieczne. Mierniki cęgowe są zaprojektowane tak, aby radzić sobie z dużymi wartościami prądu, co czyni je idealnym wyborem do zastosowań przemysłowych i komercyjnych. W przypadku urządzeń pracujących z prądami o wysokim natężeniu, takich jak silniki elektryczne, transformatowy czy rozdzielnie elektryczne, miernik cęgowy pozwala na bezpieczne i precyzyjne pomiary.

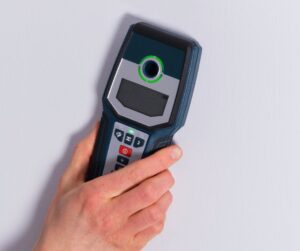

Wykrywacze przewodów — niezbędne narzędzie dla elektryków
Wykrywacze przewodów to nieocenione narzędzia w pracy każdego elektryka, pozwalające na precyzyjną lokalizację kabli ukrytych w ścianach, sufitach czy podłogach. W wielu przypadkach dostęp do przewodów jest ograniczony, co sprawia, że odpowiednia lokalizacja przewodów staje się ważna dla bezpieczeństwa i efektywności wykonywanych prac. Wykrywacze przewodów przydają się nie tylko podczas instalacji nowych obwodów, ale także podczas remontów, modernizacji czy napraw instalacji elektrycznych, gdy nieznane są dokładne trasy przewodów.
Jednym z głównych powodów, dla których elektrycy i technicy korzystają z tych narzędzi, jest minimalizacja ryzyka przypadkowego uszkodzenia instalacji elektrycznej podczas wiercenia, cięcia lub wykonywania innych prac budowlanych. Nieużycie wykrywacza przewodów może skutkować przerwaniem kabli, co może prowadzić do kosztownych napraw i niebezpiecznych sytuacji, takich jak porażenie prądem lub pożar. Dlatego lokalizatory przewodów są podstawowym narzędziem bezpieczeństwa, które pomaga uniknąć niepotrzebnych zagrożeń podczas wykonywania wszelkiego rodzaju prac związanych z instalacjami elektrycznymi.
Jak działają wykrywacze przewodów?
Podstawowym mechanizmem działania większości wykrywaczy przewodów jest wykrywanie pola elektromagnetycznego emitowanego przez przewody pod napięciem. Kiedy przez przewód przepływa prąd, wytwarza on pole elektromagnetyczne, które może zostać wykryte przez specjalne czujniki zamontowane w urządzeniu. W ten sposób wykrywacz przewodów jest w stanie precyzyjnie wskazać, gdzie przebiega dany przewód, nawet jeśli jest on schowany głęboko w ścianie czy suficie. Dzięki temu elektrycy mogą zlokalizować przewody pod napięciem bez potrzeby niszczenia ścian, co znacznie ułatwia prace konserwacyjne i naprawcze.
Bezpieczeństwo i efektywność pracy z wykrywaczami przewodów
Praca z wykrywaczem przewodów to nie tylko kwestia bezpieczeństwa, ale również efektywności pracy. Tradycyjne metody lokalizowania przewodów mogą być czasochłonne i często wymagają otwierania dużych fragmentów ścian, co prowadzi do niepotrzebnych opóźnień i większych kosztów napraw. Dzięki wykrywaczom przewodów, elektryk może szybko zidentyfikować miejsce przebiegu instalacji elektrycznej, co pozwala również uniknąć przypadkowego uszkodzenia innych instalacji, takich jak rury wodociągowe lub kanalizacyjne, które mogą znajdować się w pobliżu przewodów elektrycznych.
Jednym z największych atutów wykrywaczy przewodów jest ich wszechstronność. Oprócz wykrywania przewodów pod napięciem, wiele modeli jest w stanie zlokalizować metalowe elementy konstrukcyjne, takie jak pręty zbrojeniowe czy metalowe rury, co zwiększa ich funkcjonalność i sprawia, że są jeszcze bardziej przydatne w codziennej pracy. Dzięki temu narzędziu elektrycy mogą unikać niebezpiecznych sytuacji związanych z przypadkowym przecięciem metalowych elementów strukturalnych podczas wiercenia lub kucia w ścianach.
Mierniki i testery — podstawowe narzędzia do diagnostyki elektrycznej. Podsumowanie
Mierniki, testery napięcia, mierniki cęgowe oraz wykrywacze przewodów to narzędzia, które odgrywają ważną rolę w codziennej pracy elektryków i specjalistów od instalacji elektrycznych. Każde z tych urządzeń spe,łnia specyficzne funkcje, umożliwiając bezpieczną diagnostykę, naprawę i konserwację różnych elementów instalacji. Mierniki pozwalają na precyzyjny pomiar kluczowych parametrów elektrycznych, takich jak napięcie, natężenie czy rezystancja, co jest niezbędne w wielu aspektach pracy. Testery napięcia ułatwiają szybkie sprawdzenie, czy w obwodzie płynie prąd, eliminując ryzyko niebezpiecznego kontaktu z przewodami pod napięciem. Z kolei mierniki cęgowe są niezastąpione przy pomiarach natężenia prądu bez konieczności przerywania obwodów, co jest kluczowe w bardziej zaawansowanych aplikacjach przemysłowych. Wykrywacze przewodów zapewniają bezpieczeństwo podczas prac remontowych, lokalizując ukryte przewody i minimalizując ryzyko ich uszkodzenia.
Skuteczna i bezpieczna diagnostyka elektryczna wymaga stosowania odpowiednich narzędzi o wysokiej jakości, które nie tylko gwarantują dokładne wyniki, ale także chronią przed potencjalnymi zagrożeniami, takimi jak porażenie prądem. Warto inwestować w mierniki, testery napięcia, mierniki cęgowe i wykrywacze przewodów renomowanych producentów, aby mieć pewność, że narzędzia spełnią swoje zadanie w każdej sytuacji. Dobór właściwego narzędzia zależy od specyfiki pracy, ale wszystkie te urządzenia są absolutnie niezbędne w codziennym wyposażeniu każdego profesjonalnego elektryka, zapewniając nie tylko bezpieczeństwo, ale i również efektywność i precyzję wykonywanych zadań.
